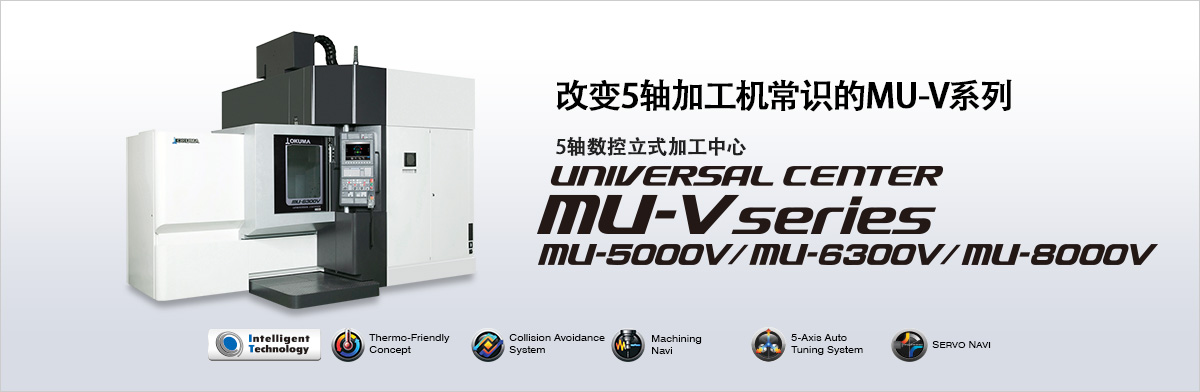

日本大隈MU-V系列五轴数控立式加工中心

产品说明

 UNIVERSAL CENTER MU-V series

空间精度的革新
具有高刚性的耳轴工作台,支撑着高精度5轴加工

依靠5轴加工的高随动性,实现高质量的加工表面

●两端支撑的高刚性耳轴工作台

●依靠滚珠丝杠的冷却装置(标准规格),在确保高精度的同时实现高随动性

365bet亚洲官网实现高精度5轴加工的分度精度(MU-5000V 实测值)

●分度精度

  • ・A轴分度精度/分度复位精度: ±0.68秒/±0.40秒
  • ・C轴分度精度/分度复位精度: ±0.78秒/±0.14秒

●高速动作

  • ・A轴/C轴 90°夹紧/放松分度时间: 1.0秒/1.2秒
具有高刚性的耳轴工作台,支撑着高精度5轴加工

擅长切削的5轴加工机
突破5轴加工机的极限
以令人惊叹的加工能力完成高效率加工
MU-5000V、MU-6300V 实测值([ ]:MU-6300V时)
  • 面铣加工能力:504cm3/min(S45C)

    ●ø80面铣刀 8刃(涂层)

    • 主轴转速:895min-1
    • 切削速度:225m/min
    • 进给速度:2,250mm/min
    • 切削宽度×切深:56×4mm
    ●ø80面铣刀 8刃(涂层)
  • 立铣加工能力:672cm3/min(S45C)

    ●ø20粗加工立铣刀 7刃(硬质合金)

    • 主轴转速:4,000min-1
    • 切削速度:251m/min
    • 进给速度:4,800mm/min[2,800mm/min]
    • 切削宽度×切深:7×20mm[12×20mm]
    ø20粗加工立铣刀 7刃(硬质合金)
可与车床媲美的车削能力实现工序集约
车削加工能力:3mm2(S45C)
  • 加工直径:ø164mm[ø250mm]
  • 切削速度:130m/min (工作台转速:252min-1
  • 进给速度:0.6mm/rev
  • 切深:5mm

365bet亚洲官网※登载的数据为实绩值,由于规格、刀具、加工条件等的不同,所得数据可能与登载的数据不同。

可与车床媲美的车削能力实现工序集约
5轴加工追求的良好的能见性和可操作性
到达加工区域非常方便
    • 更换工装、加工时易于确认刀尖的机床结构

      ●考虑作业性的工作台、主轴、操作面板的最佳布局

    • 便于作业的脚踏台

      ●无需在意脚下的宽大脚踏台可消除作业紧张状态

    • 365bet亚洲官网加工室内可视性良好的大型窗

    • 更换工装、加工时易于确认刀尖的机床结构
    • 便于作业的脚踏台
确保超大的加工范围,
在耳轴处于分度状态下换刀
工作台呈各种角度倾斜状态下,刀具也可到达工件端,可进行广范围的5轴加工。由于可在耳轴处于分度状态下进行换刀,因此可实现循环时间的削减及加工精度的提高。
即使最大型工件也可很容易地完成加工









产品参数


单位MU-5000V〈-L〉No.40主轴规格MU-5000V〈-L〉No.50主轴规格
移动量X轴(工作台左右)mm800
Y轴(主轴滑鞍前后)mm1,050
Z轴(主轴滑枕上下)mm600
A轴(耳轴旋转)+90~-120
C轴(工作台旋转)360(无限旋转)
工作台上面至主轴端面mm80~680
工作台工作台尺寸mmø500
最大工件尺寸mmø700×H500
地面至工作台上表面的距离mm1,140
最大承载重量kg500
〈车削主轴转速〉min-1〈1,000〉
主轴主轴转速min-110,000[15,000、20,000、25,000]
〈8,000、[12,000]〉
6,000[12,000]
〈10,000〉
主轴锥孔
7/24锥度 No.40〈HSK-A63〉7/24锥度 No.50〈HSK-A100〉
主轴变速档数
无级
主轴轴承内径mmø70ø90
进给速度快速进给速度m/minX・Y・Z:50
快速进给速度度/minA:18,000(50min-1) C:18,000(50min-1)〈36,000(100min-1)〉
切削进给速度mm/minX・Y・Z:1~50,000
电机主轴电机(10分/连续)kW11/7.5[22/18.5、30/22、15/11]
〈11/7.5、[22/18.5]〉
11/7.5[26/18.5]
〈26/18.5〉
进给轴电机kWX:5.2、Y・Z:3.5、A:3.5×2、C:3.0〈5.0〉
ATC刀柄型式
MAS BT.40〈HSK-A63〉MAS BT.50〈HSK-A100〉
拉钉型式
MAS2〈-〉
刀库容量
32把 [48把、64把:链式刀库、64把以上:矩阵刀库]
刀具最大直径(有/无邻接刀具时)mmø90/ø125ø100/ø152
刀具最大长度mm400
刀具最大重量kg812[15]
刀具交换方式
随机存储 (矩阵刀库采用固有地址方式)
机床尺寸机床高度mm3,435
占地面积 宽×长(脚踏台除外)mm3,995×2,7503,995×2,840
机床重量kg15,40015,650
数控装置
OSP-P300MA〈OSP-P300SA〉

[ ]:特殊规格

〈 〉:车削规格

365bet亚洲官网※APC规格时,对托盘的最大装载质量,最大工件尺寸有限制。



单位MU-6300V〈-L〉No.40主轴规格MU-6300V〈-L〉No.50主轴规格
移动量X轴(工作台左右)mm925
Y轴(主轴滑鞍前后)mm1,050(+100 ATC动作)
Z轴(主轴滑枕上下)mm600
A轴(耳轴旋转)+90~-120
C轴(工作台旋转)360(无限旋转)
工作台上面至主轴端面mm160~760
工作台工作台尺寸mmø630
最大工件尺寸mmø830×H550
地面至工作台上表面的距离mm1,150
最大承载重量kg600
〈车削主轴转速〉min-1〈800〉
主轴主轴转速min-110,000[15,000、20,000、25,000]
〈8,000、[12,000]〉
6,000[12,000]
〈10,000〉
主轴锥孔
7/24锥度 No.40〈HSK-A63〉7/24锥度 No.50〈HSK-A100〉
主轴变速档数
无级
主轴轴承内径mmø70ø90
进给速度快速进给速度m/minX・Y・Z:50
快速进给速度度/minA:10,800(30min-1)C:32,400(90min-1
切削进给速度mm/minX・Y・Z:1~50,000
电机主轴电机(10分/连续)kW11/7.5[22/18.5、30/22、15/11]
〈11/7.5、[22/18.5]〉
11/7.5[26/18.5]
〈26/18.5〉
进给轴电机kWX:5.2、Y・Z:3.5、A:4.6×2、C:7.2〈16.0〉
ATC刀柄型式
MAS BT.40〈HSK-A63〉MAS BT.50〈HSK-A100〉
拉钉型式
MAS2〈-〉
刀库容量
32把 [48把、64把:链式刀库、64把以上:矩阵刀库]
刀具最大直径(有/无邻接刀具时)mmø90/ø125ø100/ø152
刀具最大长度mm400
刀具最大重量kg812[15]
刀具交换方式
随机存储 (矩阵刀库采用固有地址方式)
机床尺寸机床高度mm3,525
占地面积 宽×长(脚踏台除外)mm4,850×2,990
机床重量kg17,50017,700
数控装置
OSP-P300MA〈OSP-P300SA〉

[ ]:特殊规格

〈 〉:车削规格

365bet亚洲官网※APC规格时,对托盘的最大装载质量,最大工件尺寸有限制。



单位MU-8000V〈-L〉No.40主轴规格MU-8000V〈-L〉No.50主轴规格
移动量X轴(工作台左右)mm925
Y轴(主轴滑鞍前后)mm1,050(+100 ATC动作)
Z轴(主轴滑枕上下)mm600
A轴(耳轴旋转)+90~-120
C轴(工作台旋转)360(无限旋转)
工作台上面至主轴端面mm200~800
工作台工作台尺寸mmø800×630宽度〈ø800〉
最大工件尺寸mmø1,000×H550
地面至工作台上表面的距离mm1,210
最大承载重量kg700
〈车削主轴转速〉min-1〈800〉
主轴主轴转速min-110,000[15,000、20,000、25,000]
〈8,000、[12,000]〉
6,000[12,000]
〈10,000〉
主轴锥孔
7/24锥度 No.40〈HSK-A63〉7/24锥度 No.50〈HSK-A100〉
主轴变速档数
无级
主轴轴承内径mmø70ø90
进给速度快速进给速度m/minX・Y・Z:50
快速进给速度度/minA:10,800(30min-1)C:32,400(90min-1
切削进给速度mm/minX・Y・Z:1~50,000
电机主轴电机(10分/连续)kW11/7.5[22/18.5、30/22、15/11]
〈11/7.5、[22/18.5]〉
11/7.5[26/18.5]
〈26/18.5〉
进给轴电机kWX:5.2、Y・Z:3.5、A:4.6×2、C:7.2
ATC刀柄型式
MAS BT.40〈HSK-A63〉MAS BT.50〈HSK-A100〉
拉钉型式
MAS2〈-〉
刀库容量
32把 [48把、64把:链式刀库、64把以上:矩阵刀库]
刀具最大直径(有/无邻接刀具时)mmø90/ø125ø100/ø152
刀具最大长度mm400
刀具最大重量kg812[15]
刀具交换方式
随机存储 (矩阵刀库采用固有地址方式)
机床尺寸机床高度mm3,625
占地面积 宽×长(脚踏台除外)mm5,280×2,990




机床重量kg18,40018,600
数控装置
OSP-P300MA〈OSP-P300SA〉

[ ]:特殊规格

〈 〉:车削规格

※APC规格时,对托盘的最大装载质量,最大工件尺寸有限制。
